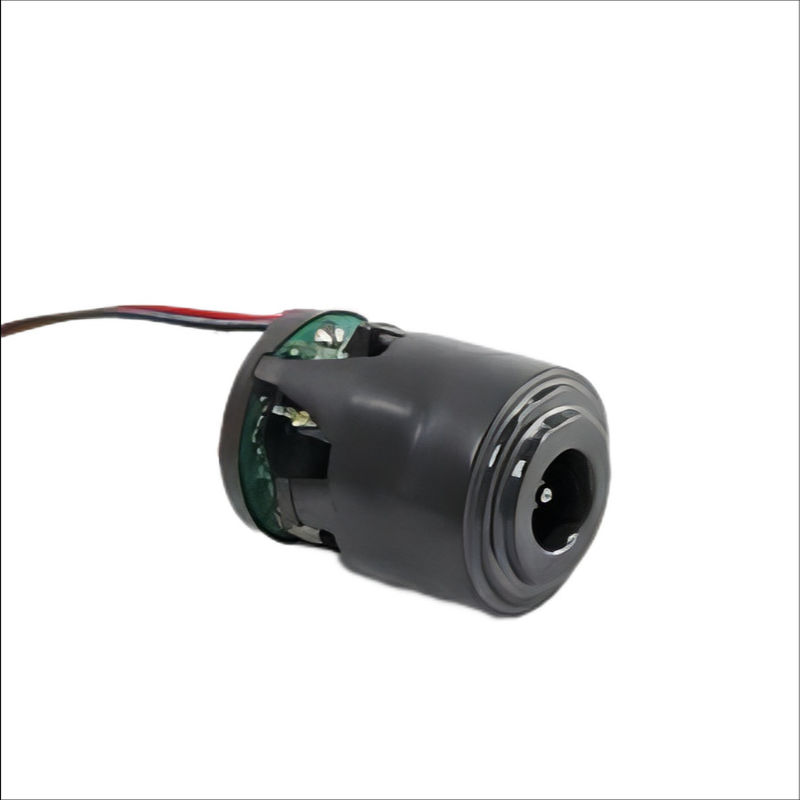

KG-4560DC12 Бесбросовый пылесос двигатель 12В 120000RPM 103W Настраиваемый

Двигатель пылесоса 12В 120000RPM 103W Бесбрюшевый двигатель KG-4560DC12

Время выполнения:

Описание продукта


Основные подробности

Коммутация: без щетки

Применение: пылесос

Номинальное напряжение: 12 В

Номинальная скорость: 120000 оборотов в минуту

Номинальная мощность: 103 Вт

Степень вакуума: 12 Кпа Макс

Крутящий момент:

Диаметр: 45 мм

Ключевое слово: BLDC двигатель

Эффективность: 75%

Номер модели: KG-4560DC12

Гарантия: 3 года

Место происхождения: Гуандун, Китай

Рисунок

Образец

Применение

Бесбрюшевый двигатель постоянного тока сконфигурирован как двигатель постоянного тока, повернутый внутрь, с постоянными магнитами на роторе и обмотками на статоре.Из-за отсутствия щетки устраняются такие недостатки, как искры., шум, эффективность, а также позволяют очень высокую скорость по сравнению с универсальными двигателями.Эти двигатели также известны как электронно коммутируемые двигатели (ECM или EC-моторы) и являются синхронными двигателями, которые питаются от источника постоянного тока через интегрированный инверторДополнительные датчики и электроника управляют выходом инвертора.

Коммутация контролируется электронно.Последовательность коммутации и время коммутации обеспечивается обратной связью датчика положения или любыми бесдатчивыми методами, такими как обратное электродвигательное поле (ЭМП)BLDC-мотор является идеальным выбором для приложений, требующих высокой надежности, высокой эффективности и высокого соотношения мощности к объему.Бесбросовый двигатель постоянного тока является очень надежным, потому что он не имеет никаких щетки, которые изнашиваются и требуют заменыПри эксплуатации в номинальных условиях ожидаемый срок службы бесбрюшевого постоянного тока составляет более 10 000 часов.

Строительство двигателей BLDC

Бесбрюшевый двигатель постоянного тока может быть построен в нескольких различных физических конфигурациях.постоянные магниты являются частью радиально центрального ядраВ конфигурации "оутруннера" (или внешнего ротора) радиальная связь между катушками и магнитами переворачивается.

Статорные катушки в конфигурации оутруннера образуют центральное ядро двигателя, в то время как постоянные магниты вращаются внутри вытянутого ротора, который окружает ядро.конфигурация входа была выбрана. Ротор находится в центре с постоянными магнитами и что статор содержит обмотки.

Работа двигателя BLDC

Настройка стартового тока в цепи через обмотки статора создает магнитомотивную силу (mmf), которая перпендикулярно основной mmf, установленной постоянным магнитом.Согласно правилу левой руки ФлемингаПоскольку проводники арматуры находятся в статоре, реакционная сила развивает крутящий момент в роторе.Когда этот крутящий момент больше, чем нагрузки крутящего момента и трения крутящего момента, двигатель начинает вращаться.

Процесс удаления тока из одной схемы и передачи его в другую схему известен как коммутация.

Фазовый ток и развитый крутящий момент в бесшовном двигателе постоянного тока.Если крутящий момент каждого коммутационного интервала объединен, общий крутящий момент представляет собой вклад двух крутящих моментов из двух фаз, которые совершенно плоские.
