Двигатель медицинского оборудования 12В 4200-8820RPM для анализатора мочи Go-Gold

Двигатель медицинского оборудования 12В 4200-8820RPM для анализатора мочи Go-Gold

Спецификации производительности

Основные подробности

Номер модели: KG1626DC12

Номинальное напряжение:12 В

Номинальная скорость:4200-8820 оборотов в минуту

Постоянный ток:0.04-0.22А

Место происхождения: Гуандун, Китай

Тип: двигатель постоянного тока с щеткой

Применение: Медицинское оборудование

Номинальный крутящий момент2 ((mNm)

Применение:Анализатор мочи

Продолжительность

Рисунки

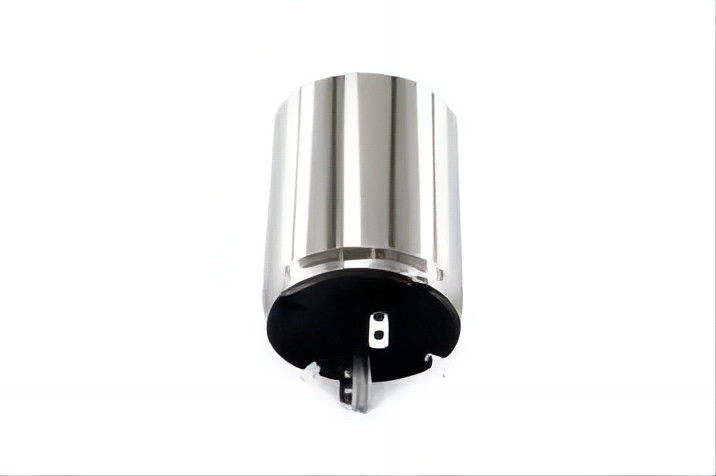

Моторная картина

Применение

Введение к двигателю постоянного тока

Двигатель постоянного тока с щеткой - это электродвигатель с внутренней коммутацией, предназначенный для работы от источника постоянного тока и с использованием электрической щетки для контакта.

Двигатели щетки были первым коммерчески важным применением электрической энергии для привода механической энергии,и системы распределения постоянного тока использовались более 100 лет для работы двигателей в коммерческих и промышленных зданияхВ зависимости от подключения поля к источнику питания, скорость двигателя может быть изменена за счет изменения рабочего напряжения или силы магнитного поля.характеристики скорости и крутящего момента мотора с щеткой могут быть изменены, чтобы обеспечить постоянную скорость или скорость, пропорциональную механической нагрузкеДвигатели с щетками продолжают использоваться для электрического привода, кранов, бумажных машин и сталелитейных станций.Бесбрюшевые двигатели постоянного тока с использованием силовых электронных устройств вытеснили моторы с щетками из многих приложений.

Двигатели постоянного тока используют катушки из проволоки для создания магнитного поля.Обычно катушки обернуты вокруг железного ядра, хотя есть также моторы с щеткой, которые являются "бессердечными", где обмотка самоподдерживается.

Постоянные магниты используются для обеспечения стационарного магнитного поля. Обычно эти магниты расположены на внутренней поверхности статира,вне ротора.

Чтобы создать крутящий момент, который заставляет вращаться ротор, магнитное поле ротора должно непрерывно вращаться, так что его поле привлекает и отталкивает фиксированное поле статора.Чтобы поле вращалось, используется скользящий электрический выключатель. Выключатель состоит из коммутатора, который обычно представляет собой сегментированный контакт, установленный на роторе, и фиксированных щетк, которые установлены на статоре.

Работа двигателей постоянного тока с щеткой

Двигатели постоянного тока с щеткой имеют катушки в роторе, которые окружены магнитами, содержащимися в статоре.Коммутатор, в свою очередь, соединяется с электродами, называемыми щетками, что приводит к потоку постоянного электрического тока через щетки и катушку до тех пор, пока щетки и коммутатор находятся в контакте.

Однако по мере вращения катушки она достигает положения, когда щетки и коммутатор больше не соприкасаются, останавливая ток в катушке.импульс катушки заставляет ее продолжать вращатьсяЭто возвращает щетки и коммутатор в контакт, восстанавливая ток, который теперь течет через другую катушку.

Это повторяющееся переключение тока приводит к продолжению вращения мотора постоянного тока.и их скорость может быть легко контролируется путем изменения применяемого напряжения.
