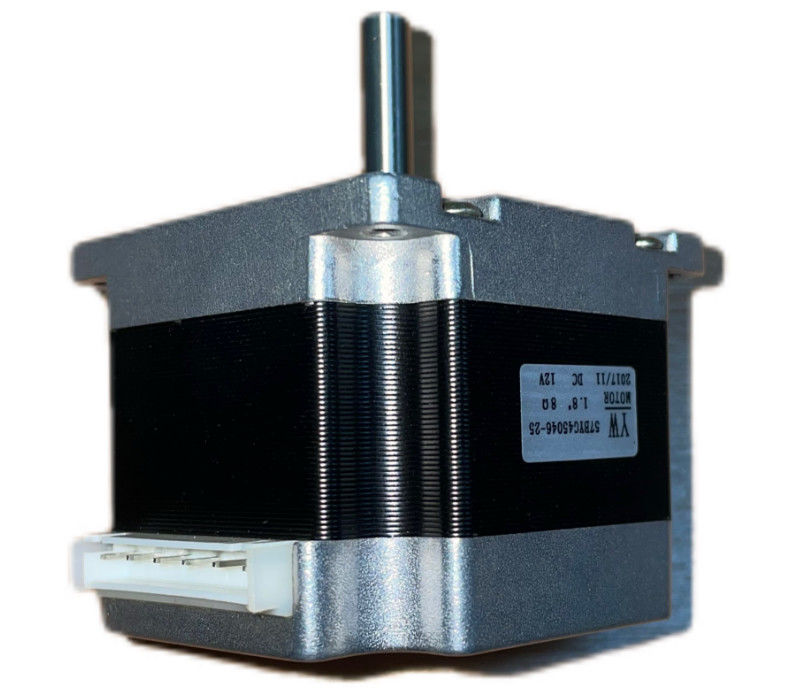

Механическое оборудование мотора индукции щетки Stepper мотора DC индустрии электрическое

Чертеж плана

Управление Stepper мотора мы видели ранее что катушкам мотора нужно быть подпитанным, в специфической последовательности, для генерации магнитного поля с которым ротор идет выровнять. Несколько приборов использованы для того чтобы поставить необходимое напряжение тока к катушкам, и таким образом позволить мотор действовать как следует. Старт с приборами которые ближе к мотору мы имеем: Мост транзистора прибор физически контролируя электрическое соединение катушек мотора. Транзисторы можно увидеть как электрически контролируемые прерывателей, которые, закрыванный для того чтобы позволить соединению катушки с электрической поставкой и таким образом подаче течения в катушке.

Один мост транзистора необходим на каждый участок мотора. Predriver прибор который контролирует активацию транзисторов, обеспечивая необходимое напряжение тока и настоящий, оно в свою очередь проконтролировано MCU. MCU блок микроконтроллера, который обычно запрограммирован потребителем мотора и производит специфические сигналы для пре-водителя получить пожеланное поведение мотора. На диаграмму 7 показано простое представление схемы управлением stepper мотора. Пре-водитель и мост транзистора могут содержаться в одиночном вызванном приборе, водителем. Диаграмма 7: Типы водителя Stepper мотора схемы управлением мотора основные там различные водители stepper мотора доступные на рынке, который особенности витрины различные для специфических применений.
